產品簡介：

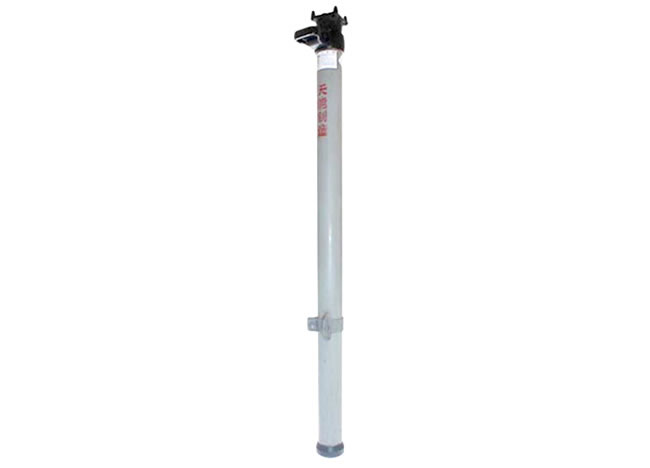

柱塞懸浮液壓?jiǎn)误w支柱具有行程大，工作穩定性好，安全性能高的特點，在煤礦得到廣泛的使用。支柱重量與相同規格的DZ型單體支柱有所減輕，但仍然較重，工人搬運使用的勞動強度較大，為此我公司在輕型化方面做了一下改進：
1、活柱、油缸采用新型高強合金鋼材料替代原來的27SiMn，并且經過特殊技術的熱處理工藝處理，機械性能比一般采用的27SiMn提高30%以上，活柱、油缸厚度比普通懸浮支柱減少約18%，安全系數比原懸浮支柱明顯提高。
2、手把閥體、頂蓋、底座、密封蓋采用優質碳素鋼并經調質熱處理工藝處理，外形尺寸經進一步優化設計，重量有明顯減輕。
3、經過以上改進后的輕型單體液壓支柱重量比原支柱減輕20%左右，安全系數比原懸浮支柱還有所提高，進一步的提高了工作可靠性、使用的安全性能。明顯減輕工人的勞動強度，便于工人的操作使用。
技術特征：
本系列產品執行MT112.1—2006《礦用單體液壓支柱》
標準。
型號含義： 例如：DW35-200/100X（Q）
D代表單體液壓支柱； W代表外注式； Q為輕型；
35為支柱的***大高度dm； 200為支柱的額定工作阻力KN；
100為支柱的油缸直徑； X為柱塞懸浮式技術原理。
| 輕型高強度懸浮單體液壓支柱技術參數（Φ100） | ||||||
|
規格型號 |
***大高度 |
***小高度 |
工作行程 |
缸徑 |
工作阻力 |
重量 |
|
DW45-200/100X(Q) |
4500 |
2533 |
1967 |
φ100 |
200 |
90.5 |
|
DW42-200/100X(Q) |
4200 |
2373 |
1827 |
φ100 |
200 |
85.15 |
|
DW40-200/100X(Q) |
4000 |
2263 |
1737 |
φ100 |
200 |
80.1 |
|
DW38-200/100X(Q) |
3800 |
2153 |
1647 |
φ100 |
200 |
77.3 |
|
DW35-350/100X(Q) |
3500 |
1980 |
1520 |
φ100 |
350 |
73 |
|
DW31.5-350/100X(Q) |
3150 |
1800 |
1350 |
φ100 |
350 |
67 |
|
DW28-350/100X(Q) |
2800 |
1620 |
1180 |
φ100 |
350 |
61 |
|
DW25-350/100X(Q) |
2500 |
1450 |
1050 |
φ100 |
350 |
56 |
|
DW22-350/100X(Q) |
2240 |
1300 |
940 |
φ100 |
350 |
51.5 |
|
DW20-350/100X(Q) |
2000 |
1170 |
830 |
φ100 |
350 |
47 |
|
DW18-350/100X(Q) |
1800 |
1055 |
745 |
φ100 |
350 |
43.5 |
|
DW16-350/100X(Q) |
1600 |
940 |
660 |
φ100 |
350 |
40 |
|
DW14-350/100X(Q) |
1400 |
830 |
570 |
φ100 |
350 |
38 |
|
DW12-350/100X(Q) |
1200 |
720 |
480 |
φ100 |
350 |
32.5 |
|
DW10-350/100X(Q) |
1000 |
615 |
385 |
φ100 |
350 |
29.5 |
|
DW08-350/100X(Q) |
800 |
510 |
290 |
φ100 |
350 |
26 |
|
DW06-350/100X(Q) |
630 |
420 |
210 |
φ100 |
350 |
23 |
|
DW35-200/100X(Q) |
3500 |
1980 |
1520 |
φ100 |
200 |
62.6 |
|
DW31.5-200/100X(Q) |
3150 |
1800 |
1350 |
φ100 |
200 |
57.26 |
|
DW28-250/100X(Q) |
2800 |
1620 |
1180 |
φ100 |
250 |
51.97 |
|
DW25-250/100X(Q) |
2500 |
1450 |
1050 |
φ100 |
250 |
47.01 |
|
DW22-300/100X(Q) |
2240 |
1300 |
940 |
φ100 |
300 |
42.6 |
|
DW20-300/100X(Q) |
2000 |
1170 |
830 |
φ100 |
300 |
38.78 |
|
DW18-300/100X(Q) |
1800 |
1055 |
745 |
φ100 |
300 |
35.4 |
|
DW16-300/100X(Q) |
1600 |
940 |
660 |
φ100 |
300 |
32.04 |
|
DW14-300/100X(Q) |
1400 |
830 |
570 |
φ100 |
300 |
28.82 |
|
DW12-300/100X(Q) |
1200 |
720 |
480 |
φ100 |
300 |
25.57 |
|
DW10-300/100X(Q) |
1000 |
615 |
385 |
φ100 |
300 |
22.5 |
|
DW08-300/100X(Q) |
800 |
510 |
290 |
φ100 |
300 |
19.38 |
|
DW06-300/100X(Q) |
630 |
420 |
210 |
φ100 |
300 |
16.75 |
| 輕型高強度懸浮單體液壓支柱技術參數（Φ110） | ||||||
|
規格型號 |
***大高度 |
***小高度 |
工作行程 |
缸徑 |
工作阻力 |
重量 |
|
DW45-250/110X(Q) |
4500 |
2533 |
1967 |
φ110 |
250 |
95.5 |
|
DW42-250/110X(Q) |
4200 |
2373 |
1827 |
φ110 |
250 |
90.15 |
|
DW40-250/110X(Q) |
4000 |
2263 |
1737 |
φ110 |
250 |
88.1 |
|
DW38-250/110X(Q) |
3800 |
2153 |
1647 |
φ110 |
250 |
85.3 |
|
DW35-300/110X(Q) |
3500 |
1980 |
1520 |
φ110 |
300 |
80 |
|
DW31.5-300/110X(Q) |
3150 |
1800 |
1350 |
φ110 |
300 |
74.2 |
|
DW28-300/110X(Q) |
2800 |
1620 |
1180 |
φ110 |
300 |
68.5 |
|
DW25-350/110X(Q) |
2500 |
1450 |
1050 |
φ110 |
350 |
66.53 |
|
DW22-350/110X(Q) |
2240 |
1300 |
940 |
φ110 |
350 |
61.28 |
|
DW20-350/110X(Q) |
2000 |
1170 |
830 |
φ110 |
350 |
56.72 |
|
DW18-350/110X(Q) |
1800 |
1050 |
745 |
φ110 |
350 |
52.68 |
|
DW16-350/110X(Q) |
1600 |
940 |
660 |
φ110 |
350 |
48.66 |
|
DW14-350/110X(Q) |
1400 |
830 |
570 |
φ110 |
350 |
44.81 |
|
DW12-350/110X(Q) |
1200 |
720 |
480 |
φ110 |
350 |
40.94 |
|
DW10-350/110X(Q) |
1000 |
615 |
385 |
φ110 |
350 |
37.26 |
|
DW08-350/110X(Q) |
800 |
510 |
290 |
φ110 |
350 |
33.53 |
|
DW06-350/110X(Q) |
630 |
420 |
210 |
φ110 |
350 |
30.39 |
|
DW35-400/110X(Q) |
3500 |
1980 |
1520 |
φ110 |
400 |
86.15 |
|
DW31.5-400/110X(Q) |
3150 |
1800 |
1350 |
φ110 |
400 |
79.79 |
|
DW28-400/110X(Q) |
2800 |
1620 |
1180 |
φ110 |
400 |
72.64 |
|
DW25-400/110X(Q) |
2500 |
1450 |
1050 |
φ110 |
400 |
66.53 |
|
DW22-400/110X(Q) |
2240 |
1300 |
940 |
φ110 |
400 |
61.28 |
|
DW20-400/110X(Q) |
2000 |
1170 |
830 |
φ110 |
400 |
56.72 |
|
DW18-400/110X(Q) |
1800 |
1050 |
745 |
φ110 |
400 |
52.68 |
|
DW16-400/110X(Q) |
1600 |
940 |
660 |
φ110 |
400 |
48.66 |
|
DW14-400/110X(Q) |
1400 |
830 |
570 |
φ110 |
400 |
44.81 |
|
DW12-400/110X(Q) |
1200 |
720 |
480 |
φ110 |
400 |
40.94 |
|
DW10-400/110X(Q) |
1000 |
615 |
385 |
φ110 |
400 |
37.26 |
|
DW08-400/110X(Q) |
800 |
510 |
290 |
φ110 |
400 |
33.53 |
|
DW06-400/110X(Q) |
630 |
420 |
210 |
φ110 |
400 |
30.39 |
